PRODUCT SIZEサイズについて

サイズについて

Page Link

一般角サイズ

製品寸法

サイズ
(mm)
A×B		 板厚(t) 1.0 1.2 1.5 2.0 3.0 ビード
長さ(M) 4 5 6 4 5 6 4 5 6 4 5 6 4 5 6 位置 内面
12×12 ● ● B 極少
14×14 ● ● ● B 極少
16×16 ● ● ● ● ● B 極少
19×19 ● ● ● ● ● ● B 極少
20×20 ● ● ● ● B 極少
21×21 ● ● ● B 極少
22×22 ● ● ● B 極少
24×24 ● ● ● B 極少
25×25 ● ● ● ● ● ● B 極少
25.4×25.4 ● ● B 極少
28.6×28.6 ● ● ● B 極少
30×30 ● ● ● ● ● ● ● B 極少
32×32 ● ● ● ● ● B
35×35 ● ● B
38.5×38.5 ● ● ● B
40×40 ● ● ● ● ● ● B
41×41 ● ● ● B
46×46 ● ● B
50×50 ● ● ● ● ● ● ● ● ● B
60×60 ● ● ● ● ● B
75×75 ● ● ● ● B
100×100 ● ● ● ● B

製品寸法

サイズ
(mm)
A×B		 板厚(t) 1.0 1.2 1.5 2.0 3.0 ビード
長さ(M) 4 5 6 4 5 6 4 5 6 4 5 6 4 5 6 位置 内面
19×10 ● ● A 極少
22×12 ● ● ● A 極少
25×12 ● ● A 極少
24×14 ● ● ● ● A 極少
32×16 ● ● ● ● ● A 極少
30×20 ● ● ● ● B 極少
30×25 ● ● B 極少
40×18 ● ● ● B 極少
40×20 ● ● ● ● ● B 極少
40×25 ● ● ● ● ● B
50×20 ● ● ● B
50×25 ● ● ● B
51×26 ● ● ● ● B
50×30 ● ● ● ● B
65×18 ● ● B
60×25 ● ● B
60×30 ● ● ● ● ● ● B
61×32 ● ● ● B
70×25 ● ● B
60×40 ● ● ● B
70×30 ● ● B
75×45 ● ● ● ● ● B
80×40 ● ● ● ● ● B
90×30 ● ● ● ● B
90×50 ● ● B
100×40 ● ● B
100×50 ● ● ● ● B
120×60 ● ● B
125×75 ● ● B
150×50 ● ● ● ● B
  • ※表面仕上げは、未研磨・HL・ファイン（4mは未研磨のみ）
  • ※特寸・他の鋼種については要相談
  • ※長方形　19×10　22×12　24×14　25×12　32×16の溶接部は長辺部　その他長方形は短辺部

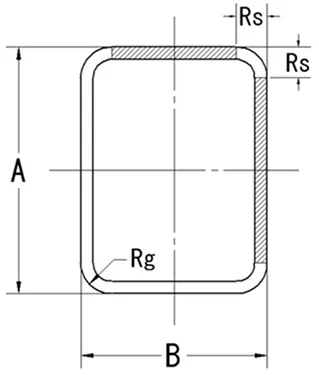

製品寸法許容差イメージ

製品寸法許容差

項目・寸法 寸法の許容差
辺の長さ 30mm未満 ±0.20mm
30mm以上～50mm未満 ±0.25mm
30mm以上～50mm未満 ±0.5%
厚さ 使用した材料のJIS規格に定める許容差
長さ 定尺4m～6m -0,+30mm
角部の寸法 Rs 社内測定結果の平均値
Rg
曲がり 全長の0.3%以下

カタログをダウンロードする

大型角サイズ

正方形正方形

製品寸法

サイズ
(mm)
A×B		 板厚(t) 3.0 4.0 5.0 6.0
長さ(M) 6 6 6 6
40×40 ● ●
50×50 ● ● ●
60×60 ● ● ●
75×75 ● ● ● ●
80×80 ● ●
90×90 ● ●
100×100 ● ● ● ●
125×125 ● ●
150×150 ● ● ● ●
175×175 ● ● ●
200×200 ● ● ● ●
250×250 ● ● ●

長方形長方形

製品寸法

サイズ
(mm)
A×B		 板厚(t) 3.0 4.0 5.0 6.0
長さ(M) 6 6 6 6
60×30 ● ●
75×45 ● ●
80×40 ● ●
90×50 ● ●
100×50 ● ● ● ●
125×75 ● ● ● ●
150×75 ● ● ● ●
150×100 ● ● ● ●
200×75 ● ● ●
200×100 ● ● ● ●
200×150 ● ●
  • ※60×30　75×45　80×40はビード位置が長辺部
  • ※その他の寸法も製作可能ですので、ご相談ください。

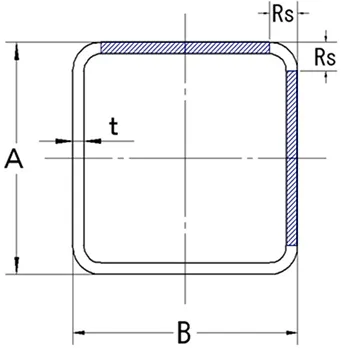

大型角寸法許容差イメージ
  1. 平板部分とは、上図の斜線部分をいう。
  2. 角部の寸法の許容差については、
    受渡当事者間の協定によって、変更することができる。
  3. 曲がりの許容差は、上下、左右の大曲がりに適用する。
  4. 厚さの許容差は、平板部分について適用する。

大型角寸法許容差

項目及び寸法の区分 寸法の許容差
辺の長さ 40～10mm ±0.mm
10mm以上 ±1.0mm
各辺の
平板部分の
凹凸		 辺の長さ　5mm以下 0.5mm以下
辺の長さ　51～100mm 0.5mm以下
辺の長さ　101mm以上 辺の長さの0.4%以下
隣り合った平板部分のなす角度 90° ±1.0°
長さ +60mm、-0
曲がり 1.0mm／Ｍ以下
ねじれ 0.6mm／Ｍ以下
角部の寸法：Rs 3t以下
肉厚 ±10%
溶接ビードの位置 ※短辺の中央部
溶接ビードの高さ 肉厚の10%以下

カタログをダウンロードする
